DR EW 190-1:9

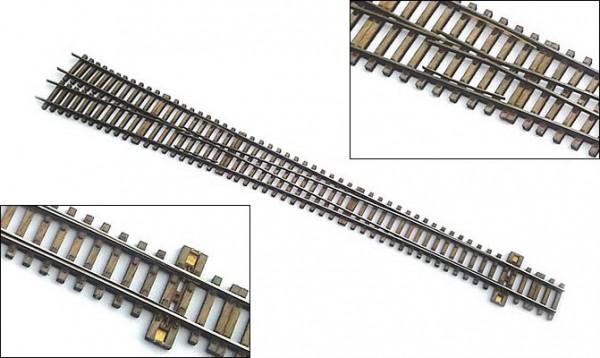

Die unverkürzte Standardweiche EW 190-1:9 der Deutschen Reichsbahn als Echtholz Bausatz o. Fertigmodell.
Durch auftrennen der Stege zwischen den Schwellen des geraden Stranges, lässt sich die Weiche problemlos in eine Außenbogenweiche verwandeln.

Der Bausatz enthält einen Schwellenrost aus gelasertem Echtholz, separate Kleineisen aus Plastspritzguss zum aufstecken, die präzise gefrästen und abgelängten Neusilber-Schienenprofile (Backenschienen, Zungen und Herzstück) aus Code60 (1,5 mm Höhe), geätzte Radlenker aus 0,3mm Neusilber sowie den Antriebsmechanismus zur Nachbildung der vorbildlich nachlaufenden Zungen jedoch ohne Motorantrieb. Dieser ist separat zu bestellen.

Weichengeometrie EW 190-1:9

Das Ausbinderteil gehört zwar zum Weichenschwellensatz, jedoch nicht zur Weiche, sondern gilt als Gleis, deshalb können weitere Weichen auch direkt an das Weichenende angeschlossen werden. Daraus ergibt sich allerdings ein gesonderter Weichenschwellensatz.
Solche Anordnungen sollten beim Vorbild vermieden bzw. aufgelöst werden, wenn es die Örtlichkeit zuläßt. Andererseits sind gerade solche Verschachtelungen auf einer Modellbahnanlage besonders interessant.

Entsprechend der Forderung nach "Regelschwellensätzen" sollten weitere Weichen erst nach dem Ausbinderteil angeordnet werden.
Beginnt die Folgeweiche bei ldS muß bei dieser die erste Schwelle durch die ldS ersetzt werden.
Erfolgt der Anschluß nach S dann handelt es sich bei beiden um "Weichen in freier Lage".
Weichen in freier Lage sind ohne Beeinflussung der Nachbarweichen wechselbar.

* letzte durchgehende Schwelle (ldS)
** Mindestanschlußmaß der Folgeweiche für Weichen in freier Lage
Alle Maße in Millimeter [mm]
